Avant de commander, le poseur relève chaque baie en trois points, en largeur comme en hauteur, et retient toujours la plus petite valeur. Une prise de cote de fenêtre en rénovation contrôle aussi l’équerrage par les diagonales, l’aplomb du tableau et l’état du dormant existant. Le mode de pose se décide là, jamais après.
Le reste du chantier en découle. Une menuiserie sur mesure se fabrique d’après ce relevé, et aucun réglage d’atelier ne rattrape une valeur prise de travers.
Prise de cote fenêtre en rénovation : le relevé avant commande

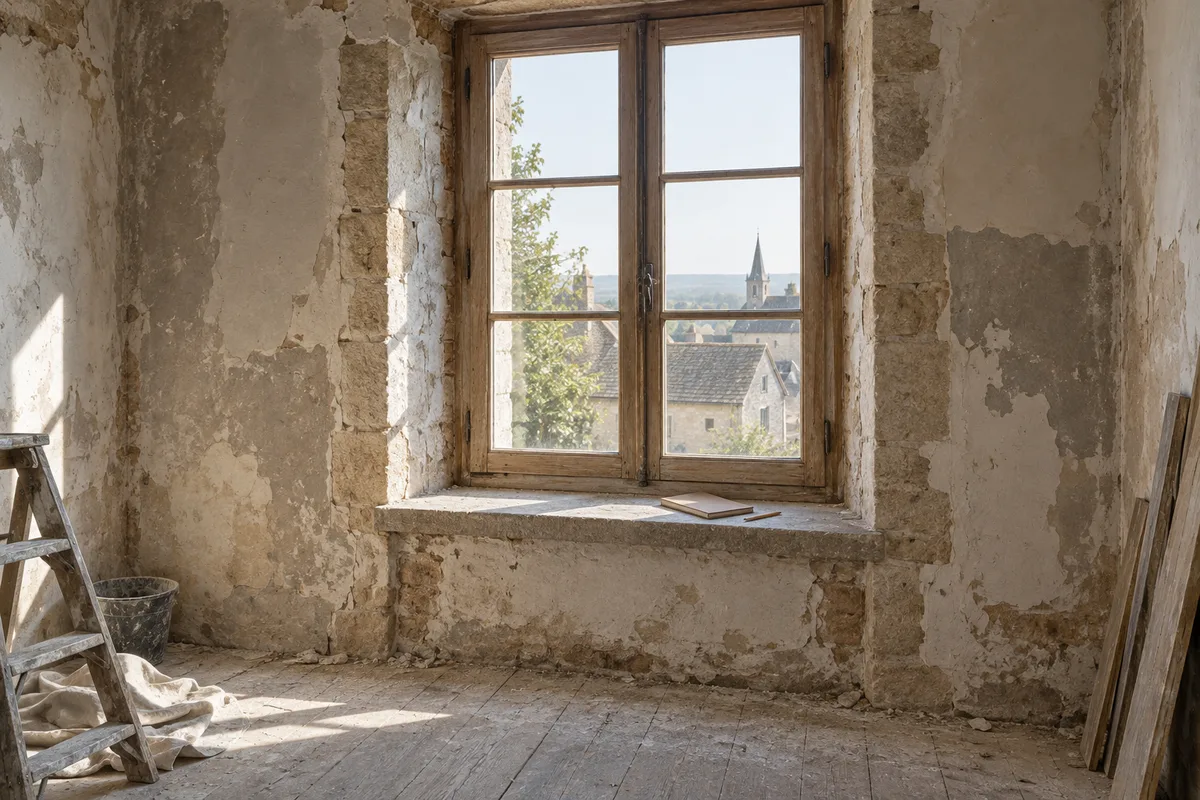

Une baie ancienne n’est jamais un rectangle parfait. Le bâti a travaillé, l’enduit s’est épaissi par endroits, le dormant s’est affaissé côté paumelles. Mesurer une fenêtre revient à chercher le plus petit rectangle qui passe, pas à relever une dimension unique.
La largeur se prend en trois endroits : en partie haute, à mi-hauteur, puis juste au-dessus de l’appui. La hauteur suit la même logique, à gauche, au centre et à droite. Parmi les six valeurs obtenues, seule la plus petite de chaque famille sert à la commande, l’écart résiduel étant absorbé par le calage et le calfeutrement.
Viennent ensuite les contrôles qui ne sont pas des dimensions.
- Les deux diagonales, d’angle à angle : leur écart mesure l’équerrage réel du tableau.
- L’aplomb des deux piédroits, vérifié au fil ou à la règle, qui révèle une embrasure qui se resserre en partie basse.

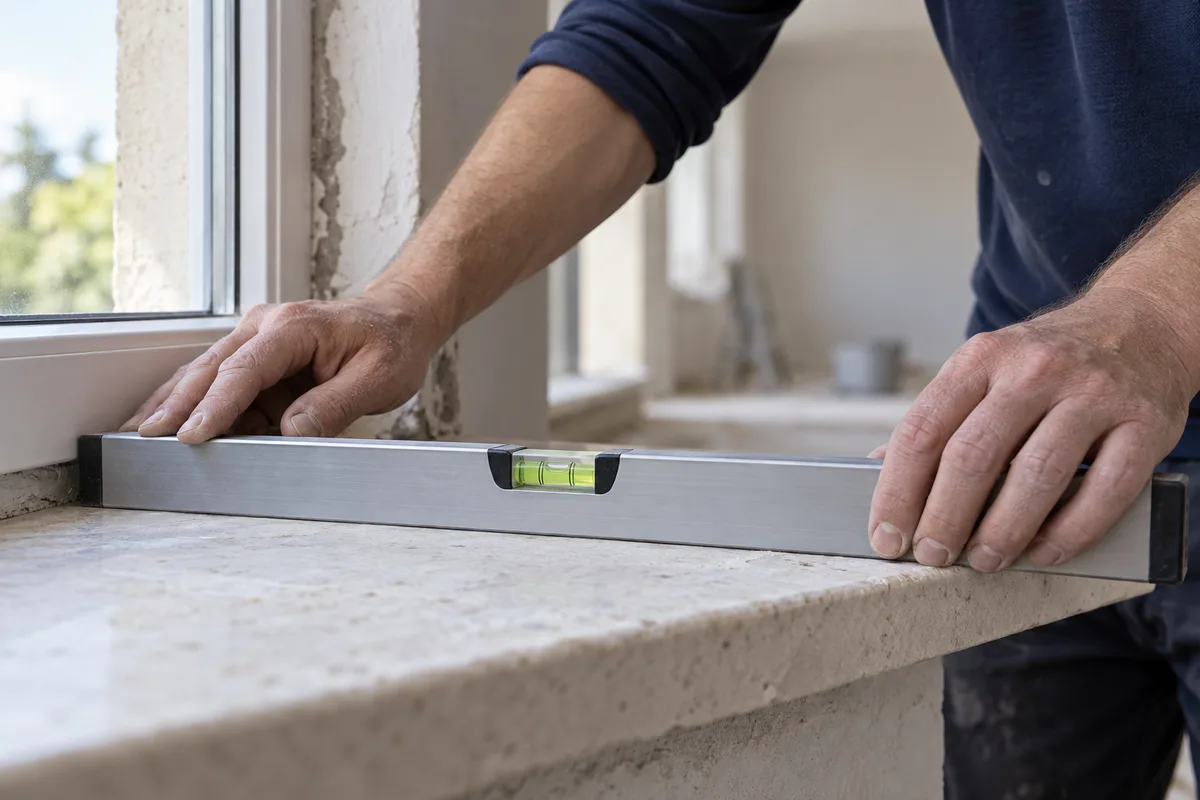

- Le niveau de l’appui, fréquemment en pente et parfois creusé en son milieu.
- L’horizontalité du linteau, ou de la sous-face du coffre lorsqu’un volet roulant existe déjà.
- L’état du dormant existant, sondé à la pointe dans les angles bas, là où l’eau stagne depuis des années.
Ces deux séries ne servent pas au même usage. Les cotes décident de la fabrication, les contrôles décident du mode de pose et du calage à prévoir. Un tableau hors d’équerre de quelques millimètres se rattrape à la cale, un tableau vrillé sur toute sa hauteur impose une reprise du support.
Le relevé note enfin ce que la baie impose de l’extérieur : un débord de toiture bas, un volet battant existant, une descente d’eau pluviale contre le piédroit.
Une cote fausse ne se rattrape pas à la pose
Le jeu de pose existe pour une raison précise : introduire la menuiserie dans la baie, la caler, la fixer, puis loger le calfeutrement entre le dormant et le gros œuvre. Ce jeu a une plage de fonctionnement, en haut comme en bas de l’échelle.
Trop faible, la menuiserie refuse d’entrer et le tableau part en retouche, avec un enduit piqué et une finition à reprendre. Trop large, le calfeutrement travaille au-delà de ce qu’il sait faire : le joint se décroche, la mousse comble un vide qu’elle n’est pas censée tenir, et les cales se multiplient.
La mise en œuvre des fenêtres et portes extérieures relève en France d’un document technique unifié, applicable aux marchés de travaux de bâtiment, dont le Centre scientifique et technique du bâtiment assure le secrétariat. Sa logique ne varie pas : une menuiserie se cale, se fixe puis se calfeutre dans un jeu maîtrisé, elle ne s’ajuste pas en force.
Les conséquences se lisent sur plusieurs mois. Un dormant contraint transmet sa déformation à l’ouvrant, qui frotte puis ferme mal ; l’étanchéité à l’air chute, et le confort promis par le vitrage part dans les fuites du pourtour. Une menuiserie sur mesure a été fabriquée pour une baie, et une seule.
Qui relève les cotes, et qui répond de l’écart
Deux situations coexistent en rénovation. Dans la première, le propriétaire mesure lui-même et transmet ses valeurs à un fournisseur qui fabrique d’après elles : la livraison est conforme au relevé, et l’écart avec la baie réelle reste à sa charge. Dans la seconde, l’entreprise qui fabrique vient mesurer sur place, et la cote devient un acte professionnel engageant.
Un fabricant-poseur qui relève lui-même les baies porte la chaîne du bout en bout, du métré à la pose : dans la Loire, Menuiserie Cornillon fabrique et pose sur mesure fenêtres, volets et portes à partir de son propre relevé, sans intermédiaire entre la cote prise devant la baie et l’atelier. Le relevé, la fabrication et la mise en œuvre relèvent alors du même interlocuteur.
Cette continuité change ce que voit le lecteur d’un devis. Le métreur qui se déplace lit ce qu’une liste de dimensions ne dit pas : un appui creusé, un linteau qui file, un doublage plus épais qu’annoncé, un gond scellé dans un parpaing creux. Ces observations entrent dans la commande avant la fabrication, pas à la livraison.
Reste la trace écrite. Un relevé de cotes daté, baie par baie, mentionnant les valeurs retenues, le mode de pose et les contraintes observées, fixe l’état des lieux au jour du métré. En cas de désaccord ultérieur, la discussion porte sur un document commun plutôt que sur deux souvenirs.
La méthode, mode de pose par mode de pose
Le mode de pose retenu déplace le point de départ du mètre. Trois configurations couvrent l’essentiel des chantiers, chacune avec ses propres règles.
Rénovation sur dormant conservé

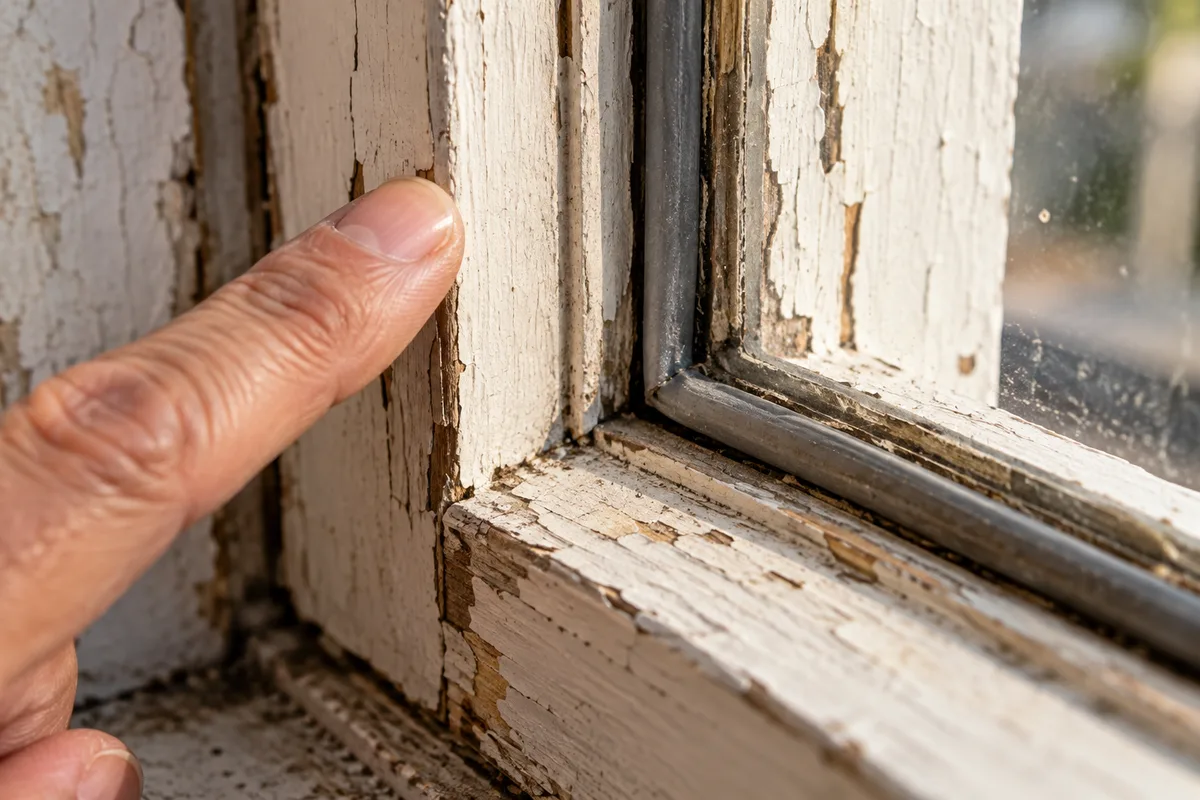

Le cadre d’origine reste en place, débarrassé de ses ouvrants, et la nouvelle menuiserie vient s’y visser. Les cotes se prennent au nu intérieur du dormant conservé, dans la feuillure, jamais sur la maçonnerie.
Trois vérifications décident de la faisabilité.
- L’état du bois conservé, sondé dans les angles bas : un dormant spongieux condamne la solution.
- La largeur de l’aile de recouvrement côté extérieur, qui doit masquer l’ancien cadre sans mordre sur le tableau.
- La profondeur de feuillure, qui conditionne la fixation et la reprise des rejets d’eau.
Cette pose a un coût optique, rarement annoncé assez tôt. Le nouveau dormant s’ajoute à l’ancien et le clair de vitrage diminue sur les quatre côtés. Sur une petite baie de cuisine, la perte de lumière se remarque aussitôt ; sur une porte-fenêtre, le passage utile se réduit lui aussi.
Dépose totale et pose en tunnel
L’ancien cadre part en totalité, la nouvelle menuiserie se loge dans l’épaisseur du mur. Les cotes du tableau maçonné deviennent la référence, relevées après dépose quand le calendrier le permet, estimées avec réserve tant que l’ancien dormant masque les retours d’enduit.
L’appui mérite un relevé à lui seul. Cette pièce maçonnée placée au-dessus de l’allège supporte la traverse basse du dormant et évacue l’eau vers l’extérieur, sans la laisser ruisseler sur la façade. Sa pente, son nez et surtout son rejingot, ce relief arrière contre lequel la menuiserie vient buter, fixent la hauteur à commander.
Un rejingot absent, raboté ou noyé sous une chape impose une pièce d’adaptation, décision qui appartient au relevé, pas au jour de la pose.
Pose en applique
La menuiserie se plaque contre la face intérieure du mur, derrière le tableau, et le doublage vient la recouvrir. Le relevé porte ici sur l’épaisseur du complexe isolant et de la contre-cloison, puisque la tapée se commande à cette dimension.
Un doublage plus épais que prévu, et la tapée disparaît derrière la finition ; plus mince, et elle ressort dans la pièce. Cette épaisseur se mesure sur un point de contrôle réel, jamais par hypothèse.
Reste une famille d’informations que le mètre ne donne pas. Le sens d’ouverture, le nombre de vantaux et la position de la poignée se notent baie par baie. Une fenêtre à deux vantaux remplacée par un vantail unique modifie l’effort sur les paumelles et le débattement dans la pièce.
Les volets : ce qui se vérifie en plus
Un volet se commande aux cotes de ce qui le reçoit : le tableau maçonné pour un battant, le coffre et le linteau pour un roulant.

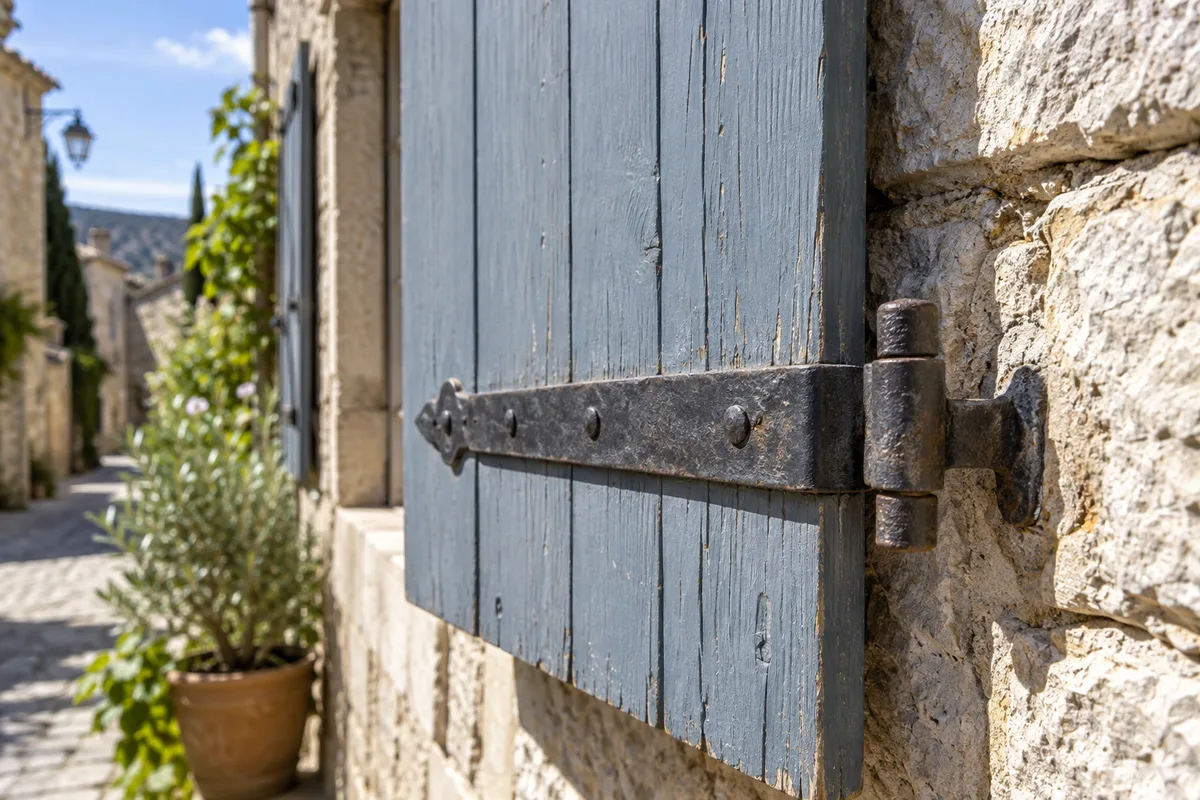

Volet battant : gonds, épaisseur de mur et butées
Le relevé commence par le tableau, jamais par l’ancien vantail, souvent gauchi par des reprises. L’équerrage des tableaux se vérifie aux diagonales, comme pour la fenêtre, et l’écart constaté décide du type de gond.
Quatre points s’ajoutent au relevé classique.
- L’épaisseur du mur et la profondeur du tableau, qui fixent la longueur des gonds.
- La nature du support au droit des scellements : pierre, brique pleine, parpaing creux ou pan de bois.
- La position des arrêts en façade et l’espace libre pour un vantail ouvert à plat.
- La présence d’une descente d’eau pluviale sur la trajectoire d’ouverture.
L’habillage de façade change d’ailleurs la donne. Un tableau bordé de plaquettes de pierre de parement réduit la largeur utile et déporte le plan de scellement vers l’avant, deux informations à consigner avant de commander les gonds.

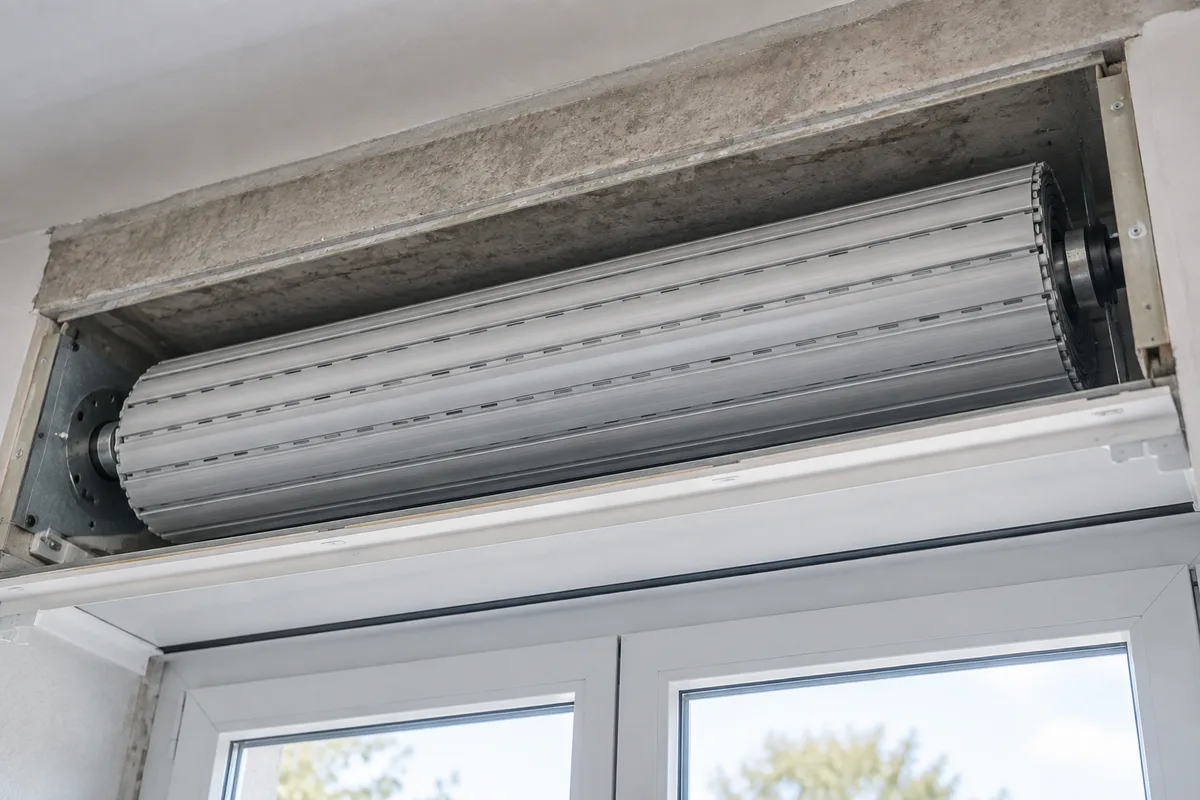

Volet roulant : coffre, linteau et passage du tablier
Le volume disponible commande tout le reste. La largeur entre joues, la hauteur sous linteau et la profondeur du caisson bornent le diamètre d’enroulement, et ces valeurs se relèvent trappe ouverte, jamais depuis la rue. Les configurations existantes sont détaillées dans l’article consacré au volet roulant de rénovation.
Le relevé contrôle ensuite le plan de descente. Le tablier occupe un volume précis devant la fenêtre : un ouvrant qui bascule en soufflet, une poignée haute ou un cadre rapporté dans ce plan produiront un frottement, puis un blocage. La position des coulisses et leur support se notent au même moment.
Dernier point, souvent vu trop tard : l’alimentation. Une motorisation filaire suppose une arrivée électrique dans le coffre ou à portée immédiate, une commande radio réclame elle aussi cette alimentation, et une version solaire dépend de l’exposition de la façade.
Les oublis qui coûtent une menuiserie
Les erreurs coûteuses ne portent presque jamais sur la largeur. Elles portent sur ce que personne n’a regardé pendant le métré, et la liste se répète.
- Le radiateur placé sous l’allège, que l’ouvrant à la française vient heurter à l’ouverture.
- Le volet intérieur replié dans l’embrasure, que le nouveau dormant empêchera de se rabattre.
- Le carrelage ou le parquet à venir, qui remonte le niveau fini sous une porte-fenêtre.
- La grille d’aération en traverse haute, dont la suppression dégrade le renouvellement d’air.
- La poignée qui vient buter contre un retour de tableau ou un jambage de cheminée.
La moustiquaire mérite le même traitement, et elle se décide avant la fenêtre. Un cadre posé côté intérieur occupe une part de la feuillure et croise le débattement de l’ouvrant, tandis qu’une moustiquaire sur coffre tunnel partage son volume avec le tablier. Même une moustiquaire sans perçage réclame une surface plane sur le dormant, que le profilé neuf n’offrira pas forcément.
Ces contraintes ne coûtent rien tant qu’elles figurent au relevé. Oubliées, elles se paient en reprise de maçonnerie, parfois en refabrication.
Lire un relevé de cotes et le confronter au devis
Un relevé exploitable tient sur une feuille par baie, et ce formulaire de prise de cote suit la même trame en menuiserie.
- Un repère de baie et la pièce concernée.
- Le mode de pose retenu, avec la raison qui l’a emporté.
- Les cotes retenues et les valeurs écartées, qui documentent l’irrégularité du tableau.
- L’écart de diagonales, l’aplomb des piédroits et l’état de l’appui.
- Le sens d’ouverture, le nombre de vantaux et la position de la poignée.
- Les contraintes observées : radiateur, doublage, occultation, grille.
Le devis se lit ensuite en regard, repère par repère. Les dimensions annoncées correspondent-elles aux cotes retenues ? Le mode de pose figure-t-il noir sur blanc, avec la tapée ou l’aile de recouvrement associée ? Une ligne « fenêtre 2 vantaux blanc » sans repère ni mode de pose ne dit rien de vérifiable.
Les écarts se traitent avant signature, jamais pendant la pose. Une dimension absente du relevé signale une erreur de saisie ou une baie oubliée.
Prochaine étape concrète : photographier chaque baie de face puis de profil, dormant, appui et tableau compris, trappe de coffre ouverte lorsqu’elle existe, avant la visite de métré. Ces images font gagner du temps le jour du relevé et fixent une trace de l’état initial.
